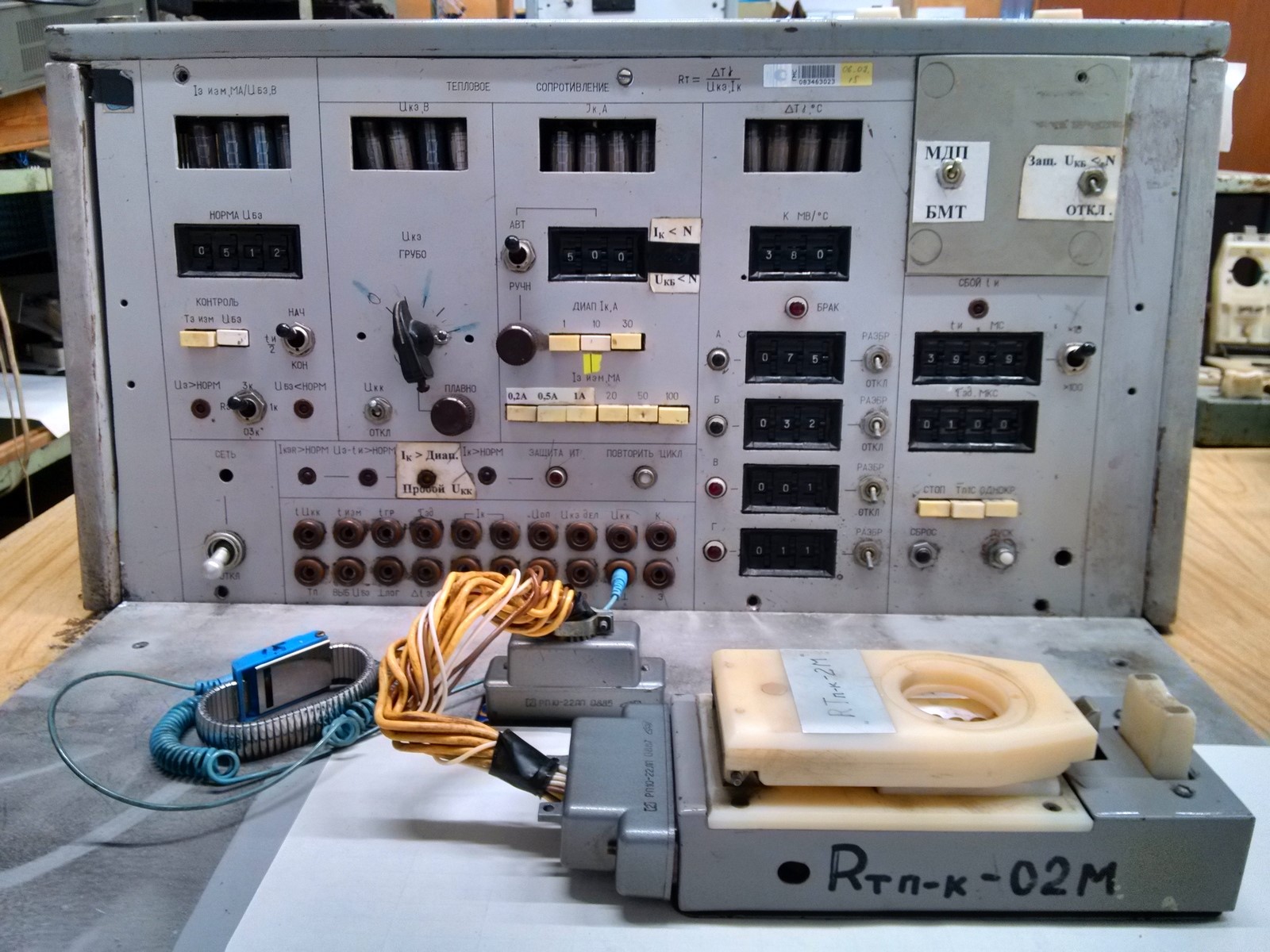

Измеритель теплового сопротивления мощных транзисторов и диодов R_Тп-к-02

Измеритель R_Тп-к-02 предназначен для контроля температуры перехода биполярных мощных транзисторов (БМТ), а также МОП и БТИЗ (МДП) мощных транзисторов (МТ) в импульсных режимах, а также для определения импульсного (переходного) сопротивления R_Тп-к переход-корпус транзисторов на участках предельной мощности области безопасной работы транзисторов.

Технические характеристики:

• Производительность измерителя при работе в «точке» режима I_К— U_КЭ— t_и— не менее 300 приборов в час.
• Типы используемых транзисторов: n-p-n БМТ и n-канальные МДП.
• Типы корпусов испытуемых приборов (ИП): КТ-9, КТ-18, КТ-28, КТ-19, КТ-5, КТ-97А, КТ-97В, КТ-97С. Допускается также использование других корпусов ИП при наличии сменных контактных устройств.
• Схема измерения (испытания)— схема с общей базой.
• Измеряемые (контролируемые) параметры: температура перегрева перехода кристалла ИП в импульсном режиме (DT_j), предельно-допустимые соотношения I_К— U_КЭ— t_и на участке предельной мощности области безопасной работы МТ.
• Основная относительная погрешность измерителя при определении и контроле DT_j— не более ±10% для простых МТ и не более ±15% для составных МТ.
• Греющий ток коллектора ИП I_Кгр задается от 100мА до 20А в диапазонах 1, 10, 30А в автоматическом или ручном режиме. Погрешность задания I_К в автоматическом режиме— не более ±(3%+ 2EМР), где EМР— единица набора младшего разряда программного переключателя I_К. Погрешность задания I_К в ручном режиме— не более ±(2% + 2EС), где EС— единица счета младшего разряда цифрового табло измерителя.
• Длительность t_фр переднего фронта импульса тока I_Э в ручном режиме не более 50мкс, в автоматическом режиме— не более 500мкс. Длительность t_фр заднего фронта импульса тока I_Э в обоих режимах— не более 50мкс. Амплитуда выбросов на фронтах— не более 10%.
• Время установления импульса I_Э (I_К)— не более 5мкс при I_К≤ 10 А и не более 10мкс при I_К> 10А. Неравномерность вершины импульса I_Э (I_К)— не более 4%.
• Напряжение коллекторного питания U_КК (U_КБ) регулируется от 10 до 60В.
• Параметры источника коллекторного питания U_КК следующие: выходное напряжение U_вых от 10 до 60В, выходной ток I_вых от 0 до 20А, емкость на выходе источника C_КК= 3·10⁴мкФ.
• Погрешность измерения амплитуды импульса U_КЭ внутренним цифровым измерителем— не более ±(2% + 0,2В).
• Длительность импульса греющего тока (t_u = t_гр) регулируется от 1мс до 2,5с с шагом 10мкс, 100мкс или 1мс. Погрешность задания t_u не более ±(5% + 100мкс).
• Период повторения T_П тактовых импульсов равен 1с. Погрешность задания T_П не более ±10%.
• Измерительный ток ИП I_Э ИЗМ может принимать значения 10, 20, 50, 100, 200 и 500мА. Погрешность задания I_Э ИЗМ не более ±4%.
• Время задержки t_зд устанавливается в пределах от 10 мкс до 104 мкс с шагом 1 мкс. Погрешность задания t_зд ±(5% + 5мкс).
• Измеритель обеспечивает нормальную работоспособность в течение не менее 8часов.
• Максимальная потребляемая мощность от сети— не более 800Вт.
• Габаритные размеры (Д× Ш× Г) 1100× 985× 1250мм.
• Масса измерителя не более 200кг.

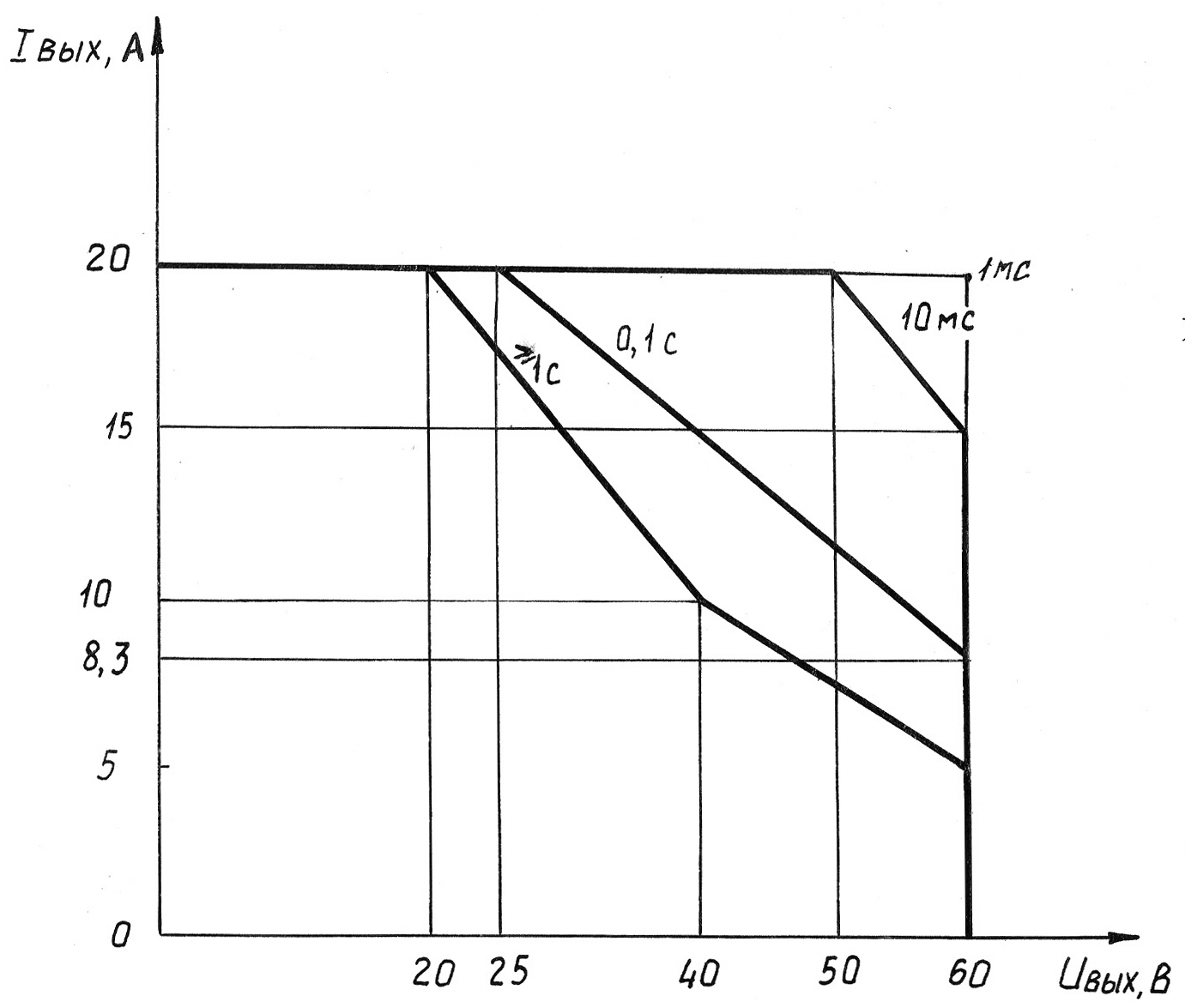

Максимально-допустимые соотношения между током I_вых, напряжением U_вых и длительностью импульсов t_и, обеспечиваемые измерителем при испытании ИП, определяются в соответствии со следующим графиком.
