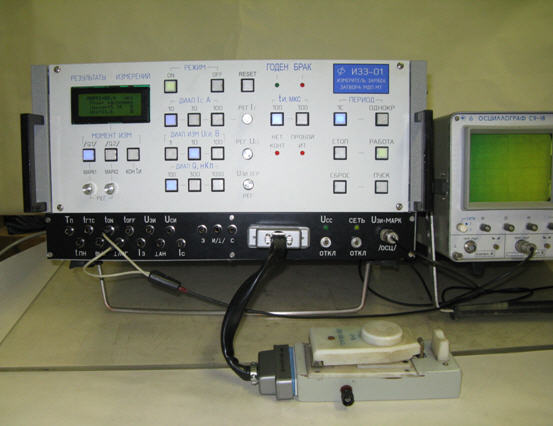

Измеритель заряда затвора ИЗЗ-01

Область применений — оперативный контроль качества МДП транзисторов по совокупности регистрируемых значений заряда затвора Q_З и сопротивления канала R_откр в открытом состоянии ключа.

Технические характеристики:

• Измерение и контроль заряда затвора Q_З мощных транзисторов (МТ) МДП типа (n-канальные МОП МТ и БТИЗ) как при включении мощных транзисторов, так и при их выключении.
• Измерение и контроль пороговых напряжений U_пор МОП МТ и БТИЗ.
• Измерение и контроль напряжения сток—исток U_СИоткр в открытом состоянии ключа, характеризующего сопротивление R_откр для МОП МТ, или напряжения насыщения коллектор—эмиттер U_КЭнас для БТИЗ.
• Тестирование МТ на отсутствие контактов и выявление пробитого МТ в начале измерительного цикла.
• Вывод результатов измерений на чёрно-белый внутренний дисплей измерителя.
• Разбраковка МТ по результатам измерений на группы ГОДЕН/БРАК.
• Диапазон измерений заряда затвора Q_З — от 10 нКл до 1000 нКл.
• Уровень ограничения напряжения затвор—исток U_ЗИогр — от 5 В до 20 В.
• Длительность t_И открывающего и запирающего импульсов по затвору имеет два фиксированных значения: t_И = t_ON = t_OFF = 100 мкс или 300 мкс.
• Открывающий и запирающий токи I_З затвора МТ имеют два фиксированных значения: I_З = I_{З, ON} = –I_{З, OFF} = 1,0 мА или 10,0 мА и задаются генератором тока затвора.
• Ток стока I_C регулируется плавно и задаётся от 1 А до 100 А с помощью генератора тока стока.
• Напряжение питания U_СС генератора тока стока регулируется плавно и задаётся от 10 до 100 В.
• Измерение заряда затвора Q_З и его составляющих (заряда затвор—исток Q_ЗИ и заряда затвор—сток Q_ЗС) проводится на основе маркёрных измерений в точках интереса, фиксируемых по времени в форме сигнала U_ЗИ с использованием осциллографа. Суммарный заряд затвора SQ_З фиксируется по заданному уровню напряжения U_ЗИ — в этом случае использование осциллографа не обязательно.
