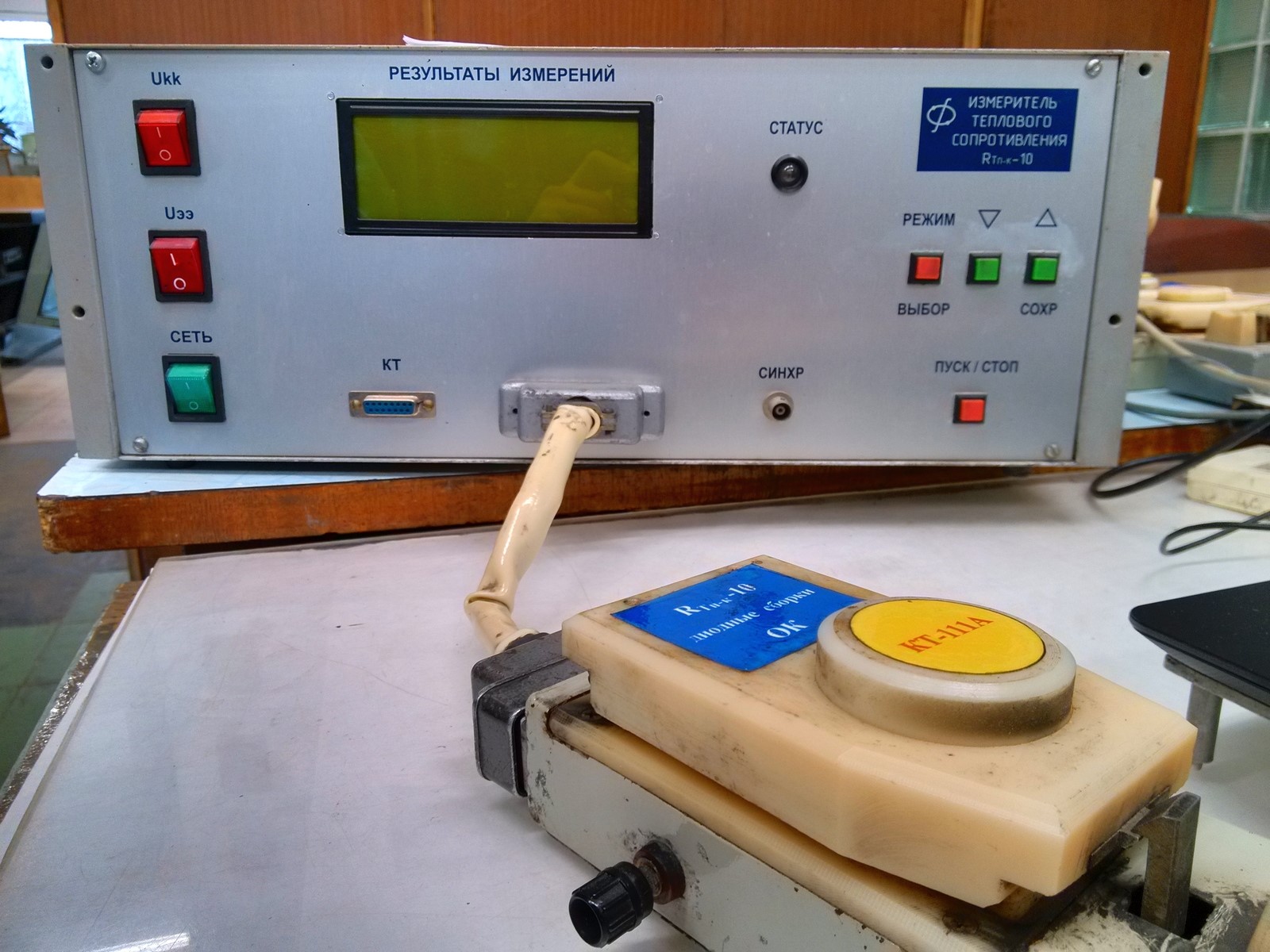

Измеритель теплового сопротивления мощных транзисторов R_Тп-к-10

Измеритель R_Тп-к-10 предназначен для измерения и контроля теплового сопротивления мощных диодов и транзисторов: одиночных диодов, диодов в сборке с общим анодом и общим катодом, со схемой удвоения, мощных n-p-n БМТ, БТИЗ и мощных МОП транзисторов с n-каналом.

Технические характеристики:

• Производительность измерителя при контроле теплового сопротивления RTп-к в «точке режима» I_С — U_СИ — t_и — не менее 400 приборов в час.
• Типы корпусов испытуемых приборов (ИП): КТ-9, КТ-97А, КТ-97В, КТ-97С, КТ-111А, КТ-111В, КТ-111С.
• Схема измерения — схема с общей заземленной базой/катодом.
• Длительности разогревающего импульса ТПЧ t_и от 10 мс до 5 с с шагом изменения 1 мс.
• Задержка измерения ТПЧ t_зд от 10 мкс до 10 мс с шагом изменения 10 мкс.
• Напряжение U_КЭ при измерении R_Тп-к мощных транзисторов от 12 до 30 В.
• Допустимая погрешность задания токов I_К и I_Э ±3%, неравномерность вершин импульсов токов I_К и I_Э ±5%, амплитуда выбросов на фронтах импульсов токов I_К и I_Э ±5% по отношению к установившемуся значению.
• Допустимая погрешность измерения токов I_К и I_Э внутренним цифровым измерителем по отношению к заданному значению ±(2% + 2 E_С), где E_С — единица счета младшего разряда цифрового табло измерителя.
• Допустимая погрешность измерения величины U_ЗИ внутренним цифровым измерителем ±(5% + 0,08 В).
• Ток коллектора (стока) I_К (I_С) в режиме открывания задается посредством генератора тока эмиттера (истока) в схеме с общей базой. Величина тока I_К (I_С) задается плавно от 1 до 100 А с разбиением на 2 поддиапазона: 10 и 100 А.
• Амплитуда выбросов на фронтах импульса тока I_С в пределах ±5% при I_С ≤ 50 А и в пределах ±10% при I_С > 50 А.
• Погрешность задания и измерения тока I_С внутренним цифровым измерителем в пределах ±(5% + 2 E_С).
• Допустимая погрешность измерения величины Uпр параллельного диода в структуре МДП транзисторов внутренним цифровым измерителем ±3%.
• Допустимая погрешность измерения R_Тп-к ±15%.
• Допустимая погрешность измерения Dt_п-к ±5%.
• Допустимая погрешность измерения напряжения U_СИ ±(3% + 2 E_С).
• Допустимая погрешность измерения постоянного прямого напряжения на испытуемом диоде U_пр ±5%.
• Измеритель обеспечивает нормальную работоспособность в течение не менее 8 часов.
• Максимальная потребляемая мощность — 1000 Вт.
• Габаритные размеры (Д × Ш × Г) 482 × 374 × 200 мм.
• Масса измерителя не более 12 кг.
